¿Cuál es la diferencia entre un solo actuador de aire de válvula de mariposa de actuación y doble actuación?

¡Hola! Como proveedor de actuadores de aire de válvula de mariposa, a menudo me preguntan sobre la diferencia entre los actuadores de aire de válvula de mariposa de actuación única y doble actuación. Entonces, pensé en escribir este blog para aclarar cualquier confusión que pueda tener.

Comencemos con lo básico. Un actuador de aire de la válvula de mariposa es un dispositivo que utiliza aire comprimido para operar una válvula de mariposa. Estos actuadores son cruciales en diversas industrias, desde el petróleo y el gas hasta el tratamiento del agua, ya que ayudan a controlar el flujo de fluidos.

Actuador de aire de válvula de mariposa simple

Un actuador de aire de válvula de mariposa de una sola actuación también se conoce como actuador de retorno de resorte. Tiene un principio de trabajo simple. En esta configuración, el aire comprimido se usa para abrir o cerrar la válvula, dependiendo de cómo esté configurada. Cuando se suministra el aire comprimido, mueve el pistón o el diafragma, que a su vez gira el vástago de la válvula para abrir o cerrar la válvula.

Pero aquí está lo clave: cuando se retira la presión de aire, se hace cargo un resorte dentro del actuador. La primavera obliga al actuador a regresar a su posición original. Entonces, si la válvula se abrió mediante presión de aire, el resorte lo cerrará cuando el aire desaparezca, y viceversa.

Una de las principales ventajas de un solo actuador de actuación es su característica segura de fallas. En el caso de una falla de suministro de aire, el resorte asegura que la válvula regrese a una posición segura preodetada. Esto es muy importante en las industrias donde la seguridad es una prioridad, como en plantas químicas o instalaciones de generación de energía.

Sin embargo, los actuadores de actuación individual tienen algunos inconvenientes. Generalmente son más lentos en funcionamiento en comparación con los actuadores de doble actuación porque el resorte tarda el tiempo en comprimir y expandirse. Además, la fuerza generada por el primavera podría no ser tan fuerte como la fuerza creada por la presión del aire continua, lo que puede limitar su uso en aplicaciones de alto par.

Actuador de aire de válvula de mariposa de doble actuación

Ahora, hablemos de actuadores de aire de válvula de mariposa doble. En un actuador de doble actuación, el aire comprimido se usa para abrir y cerrar la válvula. Hay dos puertos aéreos en el actuador. Cuando se suministra aire a un puerto, empuja el pistón o el diafragma en una dirección, abriendo la válvula. Cuando se suministra aire al otro puerto, mueve el pistón o el diafragma en la dirección opuesta, cerrando la válvula.

La gran ventaja de los actuadores de doble actuación es su velocidad y potencia. Dado que usan la presión del aire para la apertura y el cierre, pueden operar mucho más rápido que los actuadores de actuación única. También pueden generar un par más alto, lo que los hace adecuados para válvulas o aplicaciones más grandes donde se requiere un control rápido y preciso.

Otro beneficio es su flexibilidad. Puede controlar la velocidad de apertura y cierre de la válvula ajustando la presión de aire y la velocidad de flujo. Esto los hace ideales para aplicaciones en las que necesita multar: sintonice la operación de la válvula, como en un sistema de control de procesos.

Pero los actuadores de actuación doble no tienen la característica construida, en fallas, como los actuadores de actuación individual. En el caso de una falla de suministro de aire, la válvula permanecerá en su posición actual, que podría no ser la opción más segura en algunas situaciones.

Comparación entre actuación única y doble actuación

Desglosemos las principales diferencias entre los dos tipos de actuadores de una manera más detallada:

1. Operación

• Single - Actuación: presión de aire para un movimiento (apertura o cierre), resorte para el movimiento de retorno.
• Doble - Actuación: presión de aire para los movimientos de apertura y cierre.

2. Velocidad

• Single - Actuación: generalmente más lenta debido a la acción de primavera.
• Doble - Actuación: más rápido como la presión de aire se usa para ambas operaciones.

3. Torque

• Single - Actuación: torque limitado debido a la fuerza de primavera.
• Doble - Actuación: puede generar un par más alto, adecuado para válvulas más grandes.

4. Fail - seguro

• Single - Actuación: tiene una característica de falla - segura, regresa a una posición pre -determinada en caso de falla del aire.
• Doble - Actuación: No Built - In Fail - Safe, Valve se mantiene en la posición actual durante la falla del aire.

5. Costo

• Actuación única: generalmente menos costosa, ya que tienen un diseño más simple.
• Doble - Actuación: puede ser más costoso debido a los puertos de aire adicionales y la estructura interna más compleja.

Aplicaciones

La elección entre un solo actuador de actuación y doble actuación depende de la aplicación específica.

Para los actuadores de actuación única, se usan comúnmente en aplicaciones donde la seguridad es crítica y se requiere una posición segura fallida. Por ejemplo, en los sistemas de protección contra incendios, un actuador de actuación única puede garantizar que la válvula se cierre automáticamente en caso de una falla de suministro de aire, evitando la propagación de fluidos relacionados con incendios.

Los actuadores de doble actuación son más adecuados para aplicaciones donde se necesitan velocidad, precisión y alto par. En un proceso de mezcla química, un actuador de doble actuación puede controlar de manera rápida y precisa el flujo de diferentes productos químicos en un tanque de mezcla, asegurando que se mantengan las proporciones correctas.

Nuestras ofertas de productos

Como proveedor, ofrecemos una amplia gama de actuadores de aire de válvula de mariposa de actuación simple y doble de actuación. NuestroActuador neumático Doble actuaciónestá diseñado para aplicaciones de alto rendimiento. Cuenta con una construcción robusta y puede generar un alto par, lo que lo hace ideal para proyectos industriales a gran escala.

También tenemosEstante de acero inoxidable y cilindro de aire de piñónque está disponible tanto en configuraciones de actuación única como de doble actuación. La construcción de acero inoxidable garantiza la durabilidad y la resistencia a la corrosión, lo que lo hace adecuado para entornos duros.

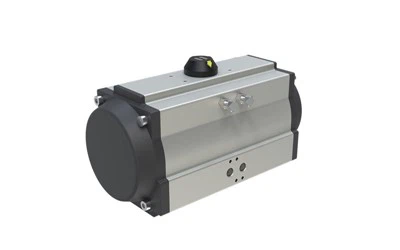

Y nuestroDoble actuador neumático de estante y piñónes una elección popular entre nuestros clientes. Ofrece un control preciso y una operación rápida, perfecta para aplicaciones donde cada segundo cuenta.

Conclusión

En conclusión, comprender la diferencia entre los actuadores de aire de la válvula de mariposa de actuación única y la doble actuación es crucial al elegir el actuador adecuado para su aplicación. Cada tipo tiene sus propias ventajas y desventajas, y la decisión debe basarse en factores como los requisitos de seguridad, la velocidad, el par y el costo.

Si está buscando un actuador aéreo de válvula de mariposa, ya sea un único, actuando o doble, actuando, estamos aquí para ayudar. Tenemos la experiencia y la gama de productos para satisfacer sus necesidades. No dude en comunicarse con nosotros para obtener más información o comenzar una discusión de adquisiciones. Estamos listos para ayudarlo a encontrar el actuador perfecto para su proyecto.

Referencias

• "Manual de actuadores neumáticos" de expertos de la industria
• Varios documentos técnicos de los fabricantes de válvulas y actuadores
